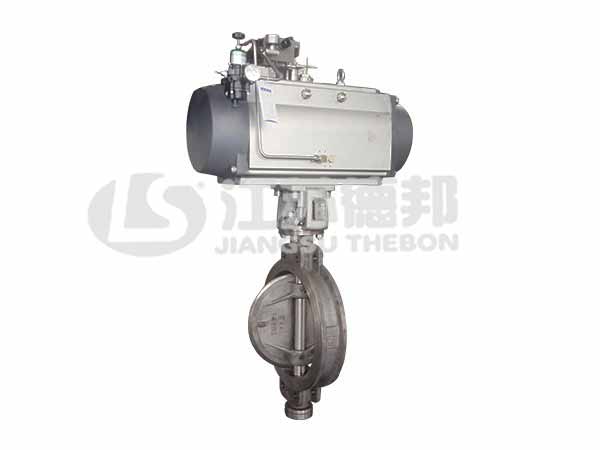

2211D 高性能三偏心金屬密封蝶閥

2211D high performance triple eccentric metal-sealed butterfly valve

概要

  本公司最新推出的2211D系列高性能三偏心蝶閥，閥體部分采用三偏心結構，閥板與密封機構設計獨特，具有優良

的切斷性能和耐久性能，同事兼備切斷、調節雙重功能。其體積小、重量輕、經濟實用、易于維護，廣發適用于冶金、

化工、石油、熱力、能源、輕工等領域。

  2211D系列高性能蝶閥閥部分與齒輪、齒條型氣缸執行機構或各種形式的電動執行機構組合成標準產品。

  選購附件：閥門定位器、智能閥門定位器，過濾減壓閥、電磁閥、限位開關、調速器、閉鎖閥、模塊式手動機構。

三偏心高性能蝶閥優點

  體積小、重量輕、具有優良的切斷性能。蝶板密封設計成相對的蝶板軸心為一斜截圓錐面，使得蝶板密封面與閥座密封面有一定的接觸角，這個接觸角均勻地圍繞其圓周面相等于一個細長的楔形，并且蝶板圓周縱向處的密封線呈一準橢圓形曲線，兩者同時起著密封的補償作用。開啟力矩極小。成本低，密封性能好，壽命長。蝶板密封面在關閉狀態下，浮力均勻，承壓能力高；蝶板在開啟過程中，密封面各點同時完成脫離閥座密封面的動作，無擠卡現象，基本無摩擦。各種密封結構及材料供選擇，拓寬了蝶閥使用范圍，保證使用壽命及可靠性。整體式軟、硬密封蝶閥閥座與閥體部分一體化，無任何彈性密封元件，消除了長期使用彈性元件彈性密封消失的隱患；模塊組合式軟、硬密封蝶閥閥座與蝶板密封面局部可更換，而閥體、閥板主體可繼續使用，維修方便可靠，延長了閥門使用壽命。彈性金屬圈密封閥座，能補償因溫度變化、沖蝕產生的密封間隙，具有嚴密切斷的功能，適合于高低溫場合。閥桿有兩段式，整體式供選擇。兩段式閥桿設計，減少流阻，提高流通能力，整體式閥桿設計，鋼性好，承受壓差大，工作穩定。閥桿導向有導向套，無油潤滑軸承和滾動軸承供選擇，適用各種工況。閥桿與閥板處采用銷軸連接，防止意外原因引起閥桿飛出、破損而造成的突發事故。能實現雙向密封功能，既可以調節，又具有切斷功能。執行機構低摩擦力、工作效率高、推力大、安全性好。執行機構靈巧型、組合型(手動機構)的設計，可保證各方面的隨意安裝以及靈活控制。簡捷醒目、可靠一體化的行程指示及限位開關和電磁閥的組合安裝、無外接管路、減少泄漏點。多種執行機構形式供選擇、滿足不同用戶要求。裝配維修方便，具有優越的性能價格比。
